NULL MODEMSKA POVEZAVA
-
Kaj pomeni "serijsko" oziroma "paralelno"? - Serijsko v računalništvu pomeni, da se biti prenašajo eden za drugim. Nasprotje serijskega je paralelno, kar pomeni, da se prenaša več bitov naenkrat. Paralelni prenosi zato omogočajo tudi hitrejše prenose (npr. printer).
-
Računalniški modem uporablja serijsko povezavo z računalnikom. Tako modem kot tudi druge naprave, ki uporabljajo serijsko povezavo, pa se držijo RS232 standarda. To je vmesnik, ki ga računalnik uporablja za komunikacijo in izmenjavo podatkov z modemom in ostalimi serijskimi napravami.
Null- modemska povezava se uporablja za povezavo dveh računalnikov, ki jih povežemo s serijskim kablom preko serijskega porta (COM port). Serijski port sestoji lahko iz 25 pinskega adapterja, ki se imenuje DB-25 ali pa iz 9 pinskega adapterja, ki se imenuje DB-9. Vsak adapter je lahko v obliki moškega priključka (pini) ali ženskega priključka (luknjice).
Ta tip povezave omogoča hitrejše povezave, kot jih običajno dopušča modem, pri tem pa seveda ne potrebuje modema za vzpostavitev zveze. Hitrost prenosa je maksimalno 115200 bit/s (14400 byte/s), maksimalna dolžina kabla pa 15 metrov.

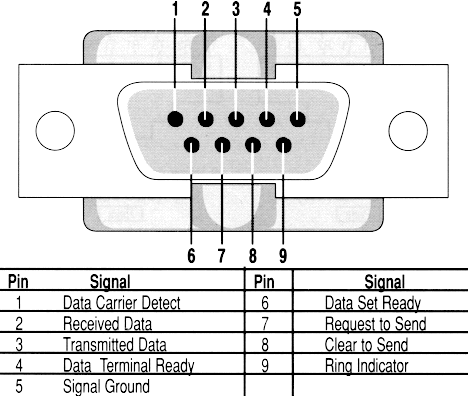

9-pinski adapter:

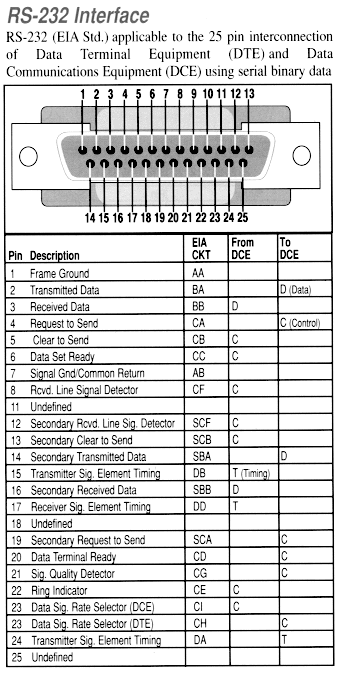

25-pinski adapter:
Najpomembnejši signali:
TxD (Transmit Data), smer od DTE k DCE, na linijo TxD DTE oddaja podatke.
RxD (Receive Data), smer od DCE k DTE, po liniji RxD DTE sprejema podatke.
SG (Signal Ground), skupna signalna masa.
Diagrami vezav null-modemskega kabla:
DB-9 na DB9 DB-25 na DB 25 DB-25 na DB-9
-
Paralelna in serijska povezava sta neposredni kabelski povezavi in sta v bistvu omrežje na klic brez modemov. Zato moramo ob inštalaciji neposredne kabelske povezave (DCC) inštalirati tudi omrežje na klic (DUN).
-
Prenos po paralelnem kablu je hitrejši, ker se pri njem naenkrat pretaka več bitov naenkrat (štirje biti) medtem, ko se pri serijskem kablu biti pretakajo eden za drugim. Zato je tudi hitrost paralelnega kabla približno štirikrat večja od serijskega.
-
Paralelna povezava se uporablja za komunikacijo z zunanjimi napravami, kot so npr. printer, scanner, ZIP drive, eksterni LAN adapterji, naprave za zajemanje videa in seveda računalnik ... Hitrosti se gibljejo od 1 Mb/s do 2 Mb/s, razdalje med napravami pa so kratke.
-
Serijska povezava pa se uporablja npr. za povezavo modema in računalnika, povezavo dveh računalnikov (igranje računalniških igric)... Razdalje med napravami so precej daljše kot pri paralelni povezavi (do 15m, praviloma 12m) zato je ta tip povezave za preprostega uporabnika prijaznejši, vendar na žalost tudi počasnejši.
Primerjava rezultatov prenosa podatkov preko različnih tipov povezav:
|
Primerjava hitrosti prenosov |
|||
|
Velikost datoteke |
Vrsta povezave |
Čas |
Povprečni prenos (Kb/s) |
| 1,407 Kb
1,32 Mb |
Serijska | 37 sek | 304 |
| Paralelna | 14 sek | 804 | |
| LAN | 4 sek | 2,814 | |
| 7,130 Kb
6,96 Mb |
Serijska | 1 ura 9 min 54 sek | 13 |
| Paralelna | 2,20 minut | 407 | |
| LAN | 23 sek | 2,480 | |
